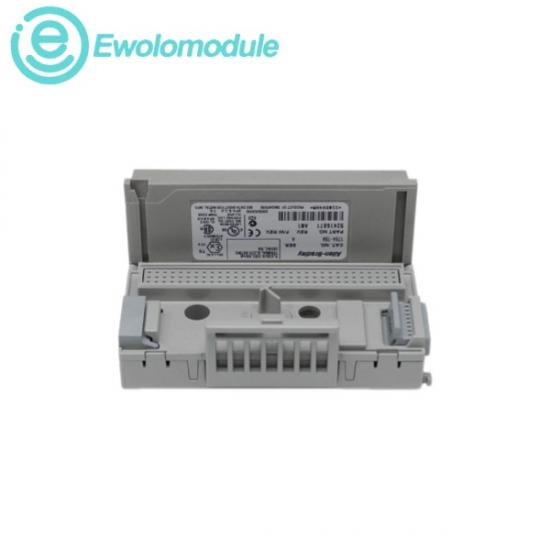

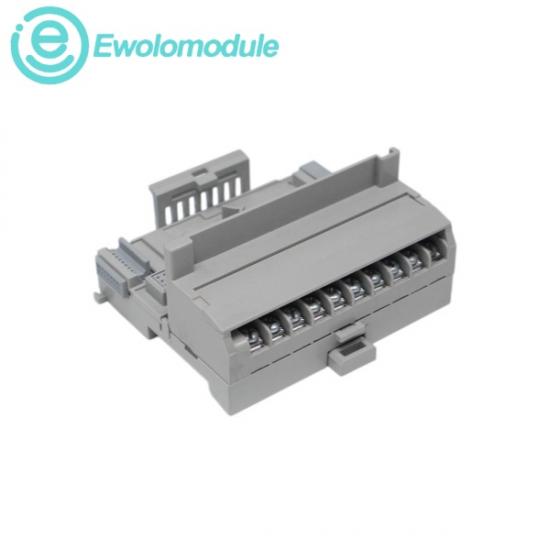

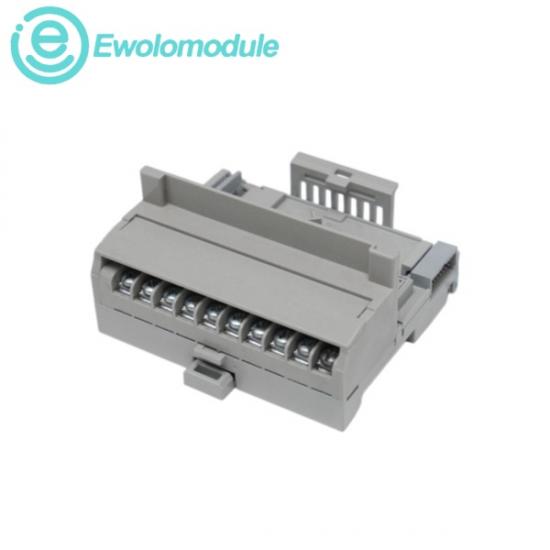

The۱۷۹۴-تی‌بی‌انیک جزء زیرساخت اتوماسیون توزیع‌شده در سطح صنعتی است که توسط برند آلن-بردلی توسعه داده شده است. این دستگاه که به عنوان یک جزء اساسی برای پلتفرم FLEX I/O مستقر در سطح جهانی طراحی شده است، به عنوان یک واحد پایه ترمینال تخصصی عمل می‌کند. هدف اصلی آن فراهم کردن نصب فیزیکی زیربنایی، قفل مکانیکی و مسیریابی backplane سیگنال دیجیتال/آنالوگ از طریق یک کانال FlexBus داخلی یکپارچه است. این امر به هر ماژول عملیاتی استاندارد فعال Bulletin 1794 اجازه می‌دهد تا مستقیماً در جای خود قرار گیرد و با آداپتور ارتباطی اصلی گره پیوند برقرار کند. ویژگی بارز 1794-TBN ساختار ترمینال نواری مانع (به سبک NEMA) آن است که دارای 2 ردیف نقاط ترمینال با استفاده از ترمینال‌های پیچی است که توسط موانع عایق برجسته از هم جدا شده‌اند. این طرح باز، آن را برای محیط‌های صنعتی سنگین بسیار مناسب می‌کند و محافظت بالایی در برابر اتصال کوتاه تصادفی از رشته‌های سیم سرگردان ارائه می‌دهد و امکان اتصال سیم‌کشی ساده حلقه‌ای یا بیلچه‌ای را فراهم می‌کند.

حداکثر ولتاژ عملیاتی: ۱۳۲ ولت AC / ۱۳۲ ولت DC با ولتاژ نامی مداوم

حداکثر ظرفیت جریان: حداکثر ظرفیت جریان مجاز در مجموع ۱۰.۰ آمپر از طریق باس‌های برق/مشترک داخلی واحد

رتبه‌بندی FlexBus Backplane: تغذیه ۵ ولت DC و مسیریابی منطقی دیجیتال در اسلات‌های مجاور

گشتاور پیچ ترمینال: گشتاور نصب توصیه شده 0.56…0.79 نیوتن متر

دمای محیط عملیاتی: 0…55 درجه سانتیگراد (32…131 درجه فارنهایت)
