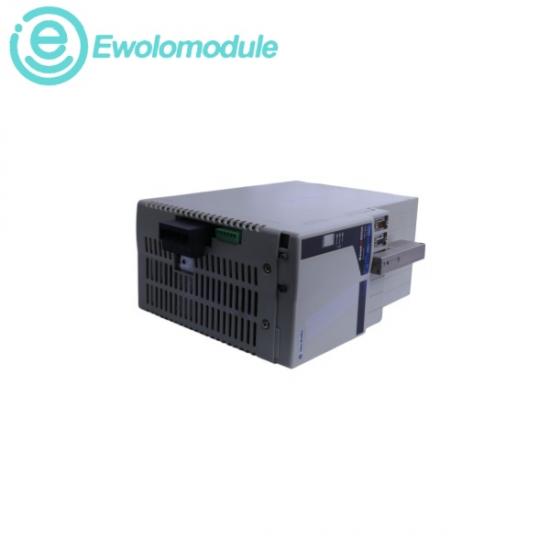

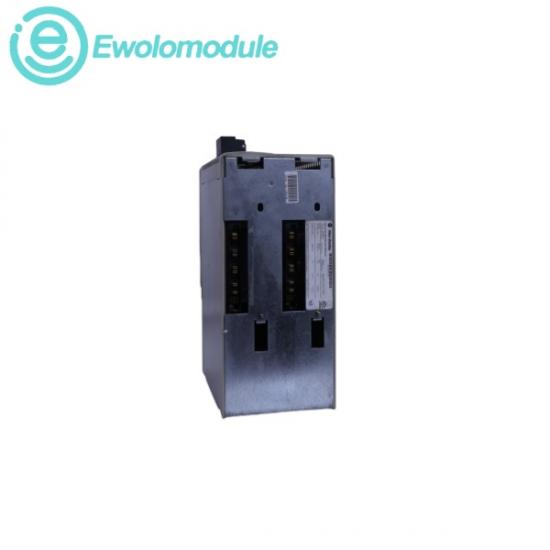

The 2094-BM05 یک ماژول اینورتر درایو سروو چند محوره دیجیتال سنگین است که توسط برند آلن-بردلی مهندسی شده است. این واحد که به عنوان یک ماژول محور (AM) با ظرفیت بالا در پلتفرم Kinetix 6000 عمل می‌کند، کنترل دقیق حلقه بسته سرعت، گشتاور و موقعیت را برای موتورهای سروو بدون جاروبک دینامیکی فراهم می‌کند. 2094-BM05 برخلاف ورودی‌های کم‌مصرف در این سری، یک ماژول دو پهنه است، به این معنی که محفظه فیزیکی آن دو اسلات کارت مجاور را روی یک ریل برق مشترک Bulletin 2094 اشغال می‌کند تا قطعات الکترونیکی قدرت پیشرفته و هیت سینک‌های حرارتی داخلی خود را در خود جای دهد. این ماژول که در یک سیستم زیرساخت مشترک کار می‌کند، نیاز به یکسوساز خط AC یا فیلتر ورودی اختصاصی را به طور کامل از بین می‌برد. در عوض، مستقیماً به ریل برق متصل می‌شود تا ولتاژ باس DC داخلی 650 ولت و توان عملیاتی سمت کنترل خود را از یک میزبان مرکزی، که به عنوان ماژول محور یکپارچه (IAM) شناخته می‌شود، دریافت کند. این ماژول از مدولاسیون پهنای پالس فرکانس بالای پیشرفته (PWM) برای هماهنگ کردن جریان‌های روان موتور استفاده می‌کند. این دستگاه به طور یکپارچه از طریق شبکه‌های ارتباطی هماهنگ‌شده‌ی پرسرعت (مانند SERCOS یا EtherNet/IP CIP Motion) با کنترل‌کننده‌های مرکزی Logix ارتباط برقرار می‌کند.

پیکربندی ماژول: ماژول اینورتر چند محوره کلاس ۴۰۰ ولت/۴۶۰ ولت

ورودی باس DC اصلی اسمی: 650 ولت DC مستقیماً از لینک باس مشترک ریل برق گرفته می‌شود

منبع ولتاژ AC اصلی (خط سیستم): ۳۶۰ ولت…۴۸۰ ولت AC RMS، سه فاز

جریان خروجی مداوم اینورتر (RMS): ۴۹.۰ آمپر

جریان خروجی مداوم اینورتر (0 تا پیک): 69.3 آمپر

توان خروجی مداوم اسمی: ۲۲.۰ کیلوژول

فرکانس مدولاسیون پهنای پالس (PWM): فرکانس حامل ثابت ۴ کیلوهرتز

رتبه‌بندی راندمان الکتریکی: ۹۸٪ راندمان ساختاری در خروجی مداوم کاملاً رتبه‌بندی شده
