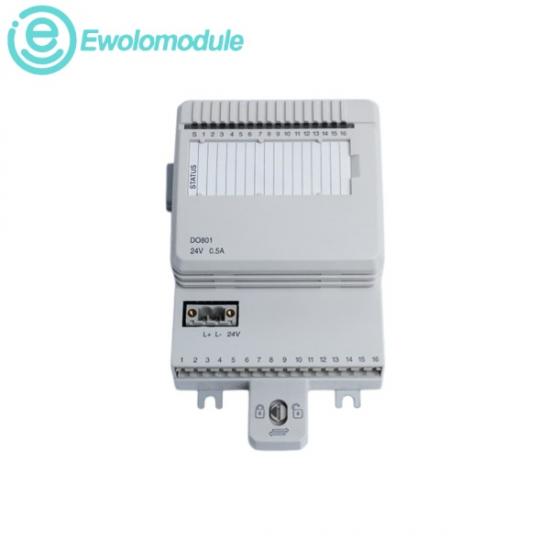

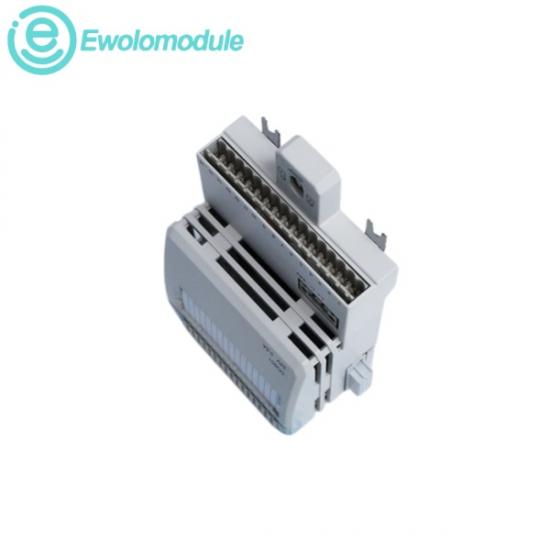

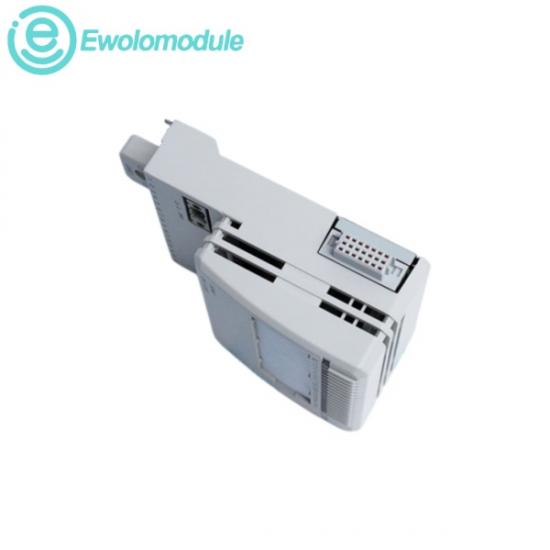

TheABB DO801 3BSE020510R1یک ماژول خروجی دیجیتال 16 کاناله، 24 ولت DC است. برای اطمینان از دوام سخت‌افزار فیزیکی در درازمدت در پیکربندی‌های پیچیده میدانی، هر 16 کانال در یک گروه ایزوله واحد قرار گرفته‌اند و با محافظت‌های ایمنی اتصال کوتاه، ولتاژ بیش از حد و دمای بیش از حد تعبیه شده، مهندسی شده‌اند. هر مسیر جداگانه شامل درایورهای سمت بالا، سرکوب بار القایی برای کنترل محرک‌ها، یک مانع ایزوله نوری و LEDهای اختصاصی جلویی برای عیب‌یابی سریع و نمایش وضعیت فعال است.

ل اتلاف توان: معمولاً ۲.۱ وات

ل ولتاژ نامی: ۲۴ ولت DC اسمی

ل مقاومت بار خروجی: کمتر از 0.4 اهم

ل خروجی جریان مداوم: حداکثر 0.5 آمپر در هر کانال

ل کانال‌ها: ۱۶ خروجی دیجیتال، پیکربندی شده در ۱ گروه ایزوله

ل محدوده دمای کارکرد: 0 تا 55 درجه سانتیگراد (32 تا 131 درجه فارنهایت) برای حالت افقی معمولی؛ حداکثر دمای نصب عمودی: 40 درجه سانتیگراد (104 درجه فارنهایت)

ل محدوده دمای نگهداری: -40°C تا +70°C (-40°F تا 158°F)

ل رطوبت نسبی: ۵٪ تا ۹۵٪، غیر متراکم

اتوماسیون فرآیند DCS:

به عنوان یک لینک محلی در معماری ABB System 800xA DCS برای فعال کردن اجزای دیجیتال بر اساس دستورات منطقی اصلی عمل می‌کند.

راه اندازی سلونوئید و شیر:

موقعیت‌های روشن/خاموش کردن سلونوئیدهای میدان پنوماتیکی و هیدرولیکی را در پالایشگاه‌های نفت، گاز و مواد شیمیایی کنترل می‌کند.

مراکز کنترل موتور (MCC):

تریگرهای 24 ولتی گسسته را به استارترهای موتور صنعتی، کنتاکتورها و رله‌های کنترل متصل می‌کند.

محرک‌های اعلام‌کننده و نشانگر:

آژیرهای میدانی، چراغ‌های هشدار، چراغ‌های دودکش و پنل‌های تقلید سیگنال را در سراسر طبقات کارگاه‌های تولیدی به صدا در می‌آورند.
