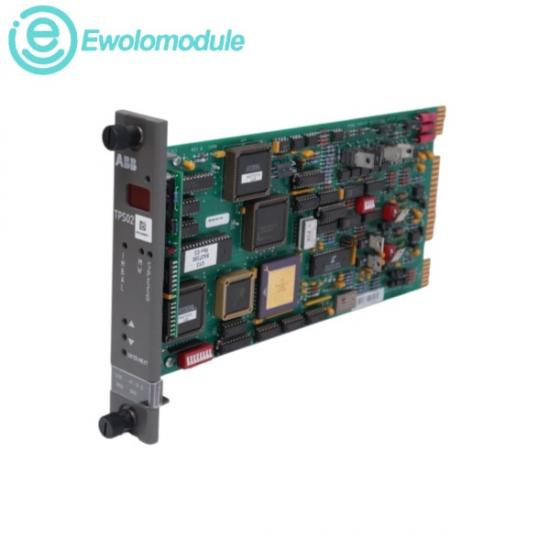

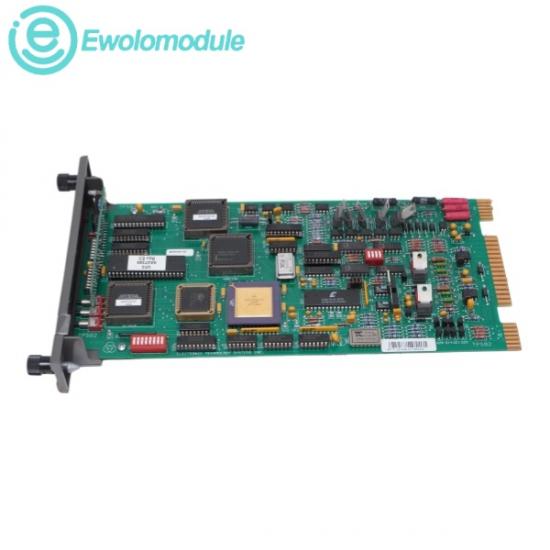

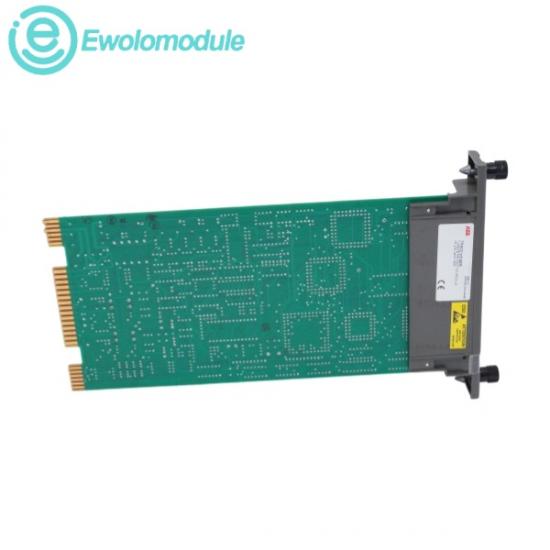

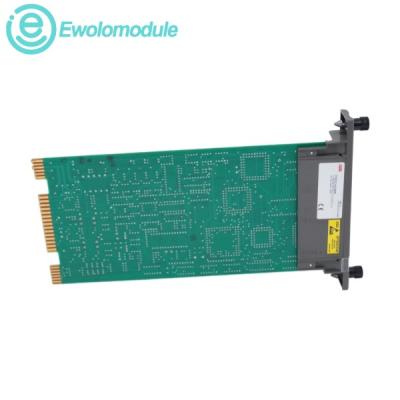

TheABB TPS02یک ماژول حفاظت توربین بسیار تخصصی و ایمنی-محور است که برای نظارت جامع و حفاظت در برابر سرعت بیش از حد/قطع اضطراری توربین‌های بخار و گاز طراحی شده است. این ماژول که در معماری ProControl P14 با قابلیت اطمینان بالا کار می‌کند، به عنوان یک واحد پردازش منطقی سریع عمل می‌کند که به طور مداوم پارامترهای حیاتی توربین، مانند سرعت شفت، فشار هیدرولیک و محدودیت‌های ارتعاش را مستقیماً از سنسورهای میدانی ارزیابی می‌کند. برخلاف ماژول‌های ورودی/خروجی استاندارد، TPS02 دارای مسیرهای منطقی سیم‌کشی شده‌ای است که حفاظت از توربین را مستقل از چرخه اجرای نرم‌افزار کنترل‌کننده اصلی در اولویت قرار می‌دهند.

ولتاژ ورودی عملیاتی:

تغذیه از طریق برد اصلی ایستگاه ProControl P14، با استفاده از دو خروجی 24 ولت DC

مصرف بار فعلی:

معمولاً در ولتاژ ۲۴ ولت DC، ۴۵۰ تا ۶۵۰ میلی‌آمپر جریان مصرف می‌کند.

منطق قطع خروجی:

یک معماری رأی‌گیری سخت‌افزاری کاملاً افزونه ۲ از ۳ (۲oo3) را پیاده‌سازی می‌کند.

دمای عملیاتی محیط:

۰ تا ۴۵ درجه سانتیگراد (۳۲ تا ۱۱۳ درجه فارنهایت) تحت اجرای مداوم در زیررک‌های تهویه‌دار

محدودیت دمای نگهداری:

-40 درجه سانتیگراد تا 70 درجه سانتیگراد (-40 درجه فارنهایت تا 158 درجه فارنهایت)

هماهنگی حفاظت از سرعت بیش از حد:

به طور مداوم دور توربین را از طریق دریافت‌کننده‌های مغناطیسی چند کاناله محاسبه می‌کند تا قبل از رسیدن به محدودیت‌های ساختاری فیزیکی، روال‌های خاموش کردن اضطراری خودکار را اجرا کند.

رابط سیستم قطع اضطراری (ETS):

به عنوان گره تصمیم‌گیری محلی اصلی عمل می‌کند که بر قطع شدن ژنراتور، خطاهای خلاء کم کندانسور و فشار کم روغن یاتاقان نظارت می‌کند تا سلونوئیدهای قطع را آزاد کند.

معماری رأی‌گیری افزونه:

در خوشه‌های چند ماژولی پیکربندی شده است تا توابع قفل داخلی مجهز به ابزار دقیق ایمنی را در مواردی که قطع‌های کاذب باعث اختلال شدید در شبکه می‌شوند، اجرا کند.

نوسازی سیستم نیروگاه:

به عنوان یک کارت جایگزین قابل اتصال، در داخل نیروگاه‌های برق عمومی نصب می‌شود تا چرخه عمر فعال دارایی‌های تولید برق را حفظ کند.
