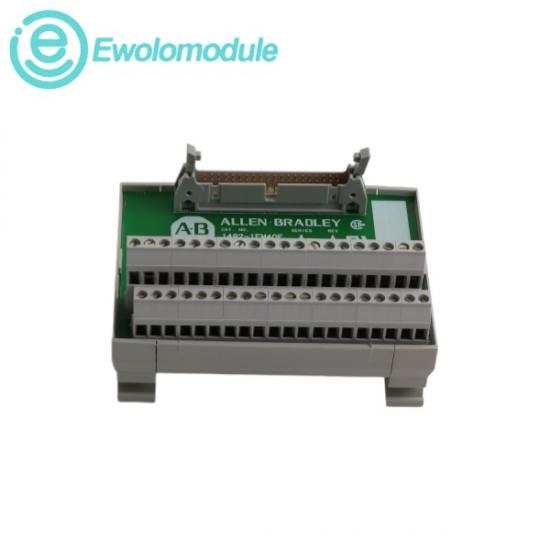

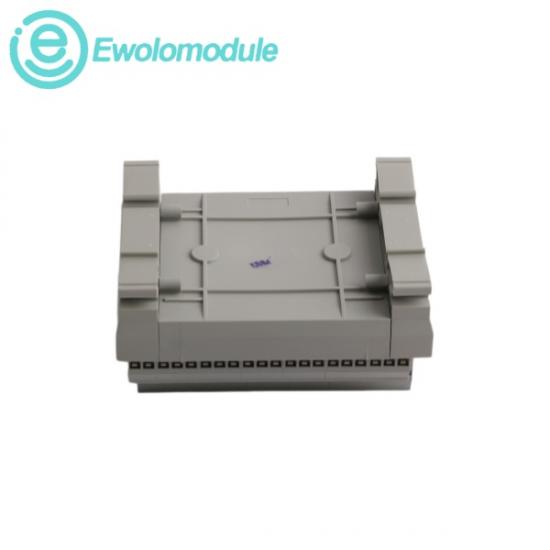

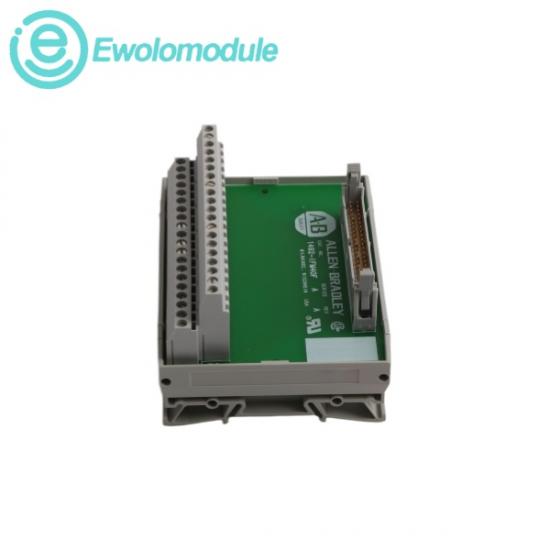

Allen-Bradley 1492-IFM40Fیک ماژول رابط دیجیتال با تراکم-بالا از خانواده سیستم‌های سیم‌کشی ورودی/خروجی 1492 است. این ماژول به عنوان یک نقطه ترمینال عمل می‌کند که یک کانکتور هدر 40-پین را به 40 ترمینال پیچی مجزا تبدیل کرده و سیم‌کشی میدانی ماژول‌های ورودی/خروجی PLC را ساده می‌سازد. این ماژول یک دستگاه الکترومکانیکی غیرفعال (پسیو) است که برای توزیع سیگنال با اطمینان-بالا طراحی شده است. بسته به پیکربندی فرعی خاص آن (مانند مدل‌های فرعی F24-2- یا FS-)، قابلیت‌های کاربردی روی برد از جمله گیره‌های فیوز مجزا ۵ در ۲۰ میلی‌متری برای حفاظت در برابر جریان اضافی، ترمینال‌های اضافی ایزوله شده برای مرجع‌دهی آسان خروجی، و نشانگرهای LED فیوز سوخته برای عیب‌یابی سریع را در خود جای داده است.

♦ تعداد ترمینال‌ها: هدر ۴۰ پین به ۴۰ ترمینال پیچی

♦ ولتاژ نامی: حداکثر 132V AC/DC

♦ جریان در هر مدار: حداکثر 2.0 آمپر

♦ جریان کل ماژول: حداکثر 12.0 آمپر

♦ سایز سیم: 22–12 AWG (0.5–2.5 mm²)

♦ دمای کاری: 0°C تا 60°C (32°F تا 140°F)

♦ رطوبت کاری: 5% تا 95% (بدون میعان)

بهینه‌سازی فضای تابلو کنترل:

تجمیع مسیرهای پیچیده چندسیمه نقطه به نقطه در یک فضای اشغالی متمرکز و فشرده در داخل تابلوهای کنترل صنعتی استاندارد.

مسیریابی ورودی/خروجی PLC با تراکم بالا:

اتصال مستقیم سیستم‌های بزرگ‌مقیاس ۱۶ نقطه یا ۳۲ نقطه PLC به ابزاردقیق میدانی از طریق کابل‌های اصلی چند‌رشته‌ای.

حفاظت در برابر جریان اضافی سمت میدان:

استفاده از کانال‌های فیوز ماژول فرعی یکپارچه برای محافظت از کانال‌های خروجی دیجیتال حساس و بالادستی PLC در برابر اتصال کوتاه‌های غیرمنتظره سیم‌کشی میدانی.

استانداردسازی نگهداری و تعمیرات صنعتی:

ارائه برچسب‌های شناسایی کارت نشانه ترمینال چسبی واضح و پیش‌چاپ‌شده برای کاهش خطاهای عیب‌یابی در طول چرخه تعمیر و نگهداری فعال دستگاه‌های چندتجهیزه.
