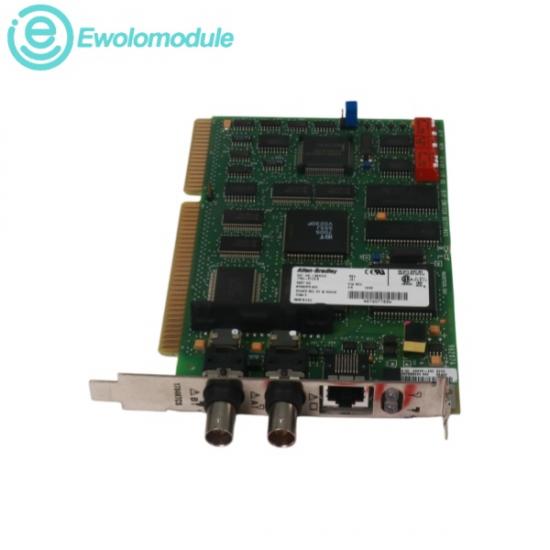

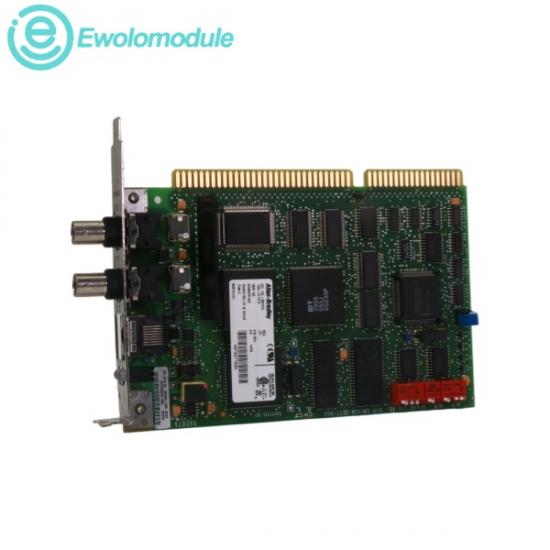

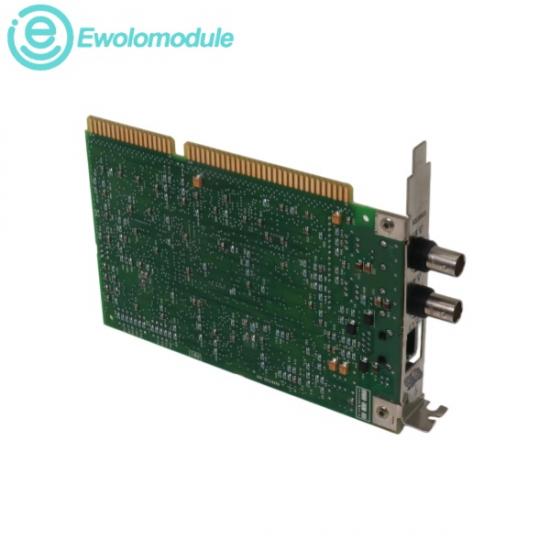

Theآلن-بردلی ۱۷۸۴-KTCSیک کارت رابط اسکنر ControlNet است که برای اتصال رایانه‌های شخصی، ایستگاه‌های کاری و ترمینال‌ها به شبکه‌های ControlNet در محیط‌های اتوماسیون صنعتی طراحی شده است. این کارت، رایانه‌های صنعتی، ترمینال‌های برنامه‌نویسی و ایستگاه‌های کاری سازگار با باس ISA و EISA را قادر می‌سازد تا مستقیماً به عنوان یک گره اصلی فعال از طریق شبکه فیلدباس ControlNet صنعتی ارتباط برقرار کنند. این کارت BNC دو پورته هم به عنوان رابط شبکه و هم به عنوان یک اسکنر ورودی/خروجی از راه دور عمل می‌کند و امکان ارتباط یکپارچه با پردازنده‌ها و کنترل‌کننده‌های Allen-Bradley را از طریق زیرساخت ControlNet فراهم می‌کند.

معماری رابط گذرگاه:

سازگار با اسلات‌های توسعه کامپیوتر ISA 16 بیتی و EISA 32 بیتی

ولتاژ عملیاتی:

به ورودی برق تنظیم‌شده ۵ ولت DC نیاز دارد که مستقیماً از اسلات میزبان برد اصلی کامپیوتر کشیده می‌شود.

حداکثر جریان ورودی:

حداکثر جریان مصرفی ۶۴۰ میلی‌آمپر تحت بار ترافیک داده کامل برای تضمین عملکرد پایدار

دمای عملیاتی محیط:

۰ تا ۶۰ درجه سانتیگراد (۳۲ تا ۱۴۰ درجه فارنهایت) درون محفظه شاسی کامپیوتر میزبان

الزامات دمای نگهداری:

-40 درجه سانتیگراد تا 85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت) در یک محیط محافظت شده

محدوده رطوبت نسبی:

۵٪ تا ۹۵٪ اتمسفر غیر متراکم

اسکن کنترل مبتنی بر کامپیوتر:

به عنوان یک اسکنر سخت‌افزاری محلی برای سیستم‌های پردازش منطق نرم جهت مدیریت اجزای میدانی توزیع‌شده عمل می‌کند.

HMI و اکتساب داده:

رابط‌های انسان و ماشین (HMI) یا کامپیوترهای میزبان SCADA را مستقیماً به شبکه‌های ControlNet در سراسر کارخانه متصل می‌کند تا امکان تجسم بلادرنگ فراهم شود.

نظارت تشخیصی شبکه:

در داخل ترمینال‌های برنامه‌نویسی برای ثبت تشخیص سخت‌افزار، ردیابی گره‌های فعال شبکه و عیب‌یابی افت فریم‌های ارسالی مستقر شده است.

ارتقاء دسکتاپ‌های قدیمی:

برای حفظ قابلیت شبکه در اتاق‌های کنترل قدیمی که از کامپیوترهای صنعتی کلاسیک استفاده می‌کنند، نصب شده است.
