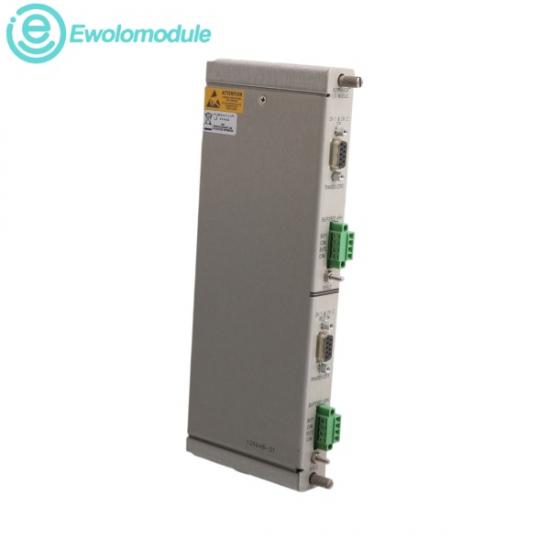

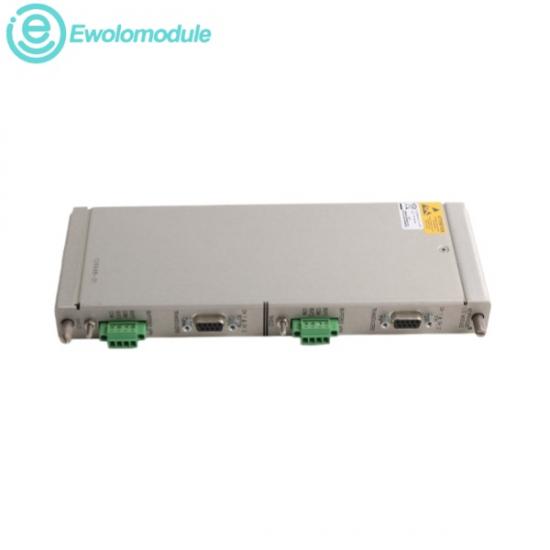

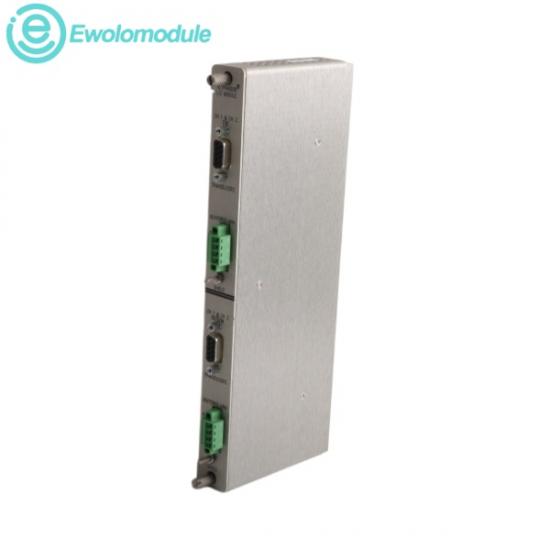

Theبنتلی نوادا 126648-01یک ماژول ورودی/خروجی Keyphasor دو کاناله با ارتفاع نیم‌ارتفاع است که برای رک 3500 طراحی شده است. این ماژول سیگنال‌های آنالوگ خام را از پروب‌های مجاورتی یا پیکاپ‌های مغناطیسی به سیگنال‌های دیجیتال دقیق Keyphasor تبدیل می‌کند. این ورودی‌ها را برای ارائه مرجع فاز بسیار دقیق، ثبت سرعت و تله‌متری همگام‌سازی برداری در سراسر صفحه پشتی محافظ ماشین‌آلات، تنظیم می‌کند. این ماژول که در یک شاسی صنعتی مقاوم و محافظ قرار دارد، اتصالات ترمینال قوی را فراهم می‌کند که تضمین می‌کند سیستم‌های کنترل کارخانه می‌توانند تغییرات چرخشی سریع را به طور دقیق ردیابی کرده و از خرابی‌های غیرمنتظره اجزای مکانیکی در شرایط عملیاتی شدید جلوگیری کنند.

محدوده سیگنال ورودی: از +5 ولت DC تا -24 ولت DC.

منبع تغذیه برد اصلی: جریان و ولتاژ عملیاتی از اتصال برد اصلی رک ۳۵۰۰ (حلقه‌های +۵ ولت و +۲۴ ولت)

محدودیت‌های مصرف برق: معمولاً کمتر از ۳.۰ وات انرژی عملیاتی مداوم مصرف می‌کند.

پارامترهای امپدانس ورودی: با امپدانس ورودی بالا، معمولاً بیشتر از ۱۰۰ کیلو اهم، تشکیل شده است.

دمای محیط کارکرد: از -30 درجه سانتیگراد تا +65 درجه سانتیگراد (-22 درجه فارنهایت تا +150 درجه فارنهایت).

محدوده دمای نگهداری: -40 °C تا +85 °C (-40 °F تا +185 °F).

پنجره‌های رطوبت نسبی: برای محیط‌هایی با رطوبت نسبی ۵٪ تا ۹۵٪ و بدون میعان طراحی شده‌اند.

ارجاع به فاز یک بار در هر نوبت:

ثبت سرعت چرخش ماشین:

ردیابی همزمان جمع‌آوری داده‌ها:

ارسال پالس‌های زمان‌بندی شفت یک بار در هر دور از پروب‌های مجاورت میدانی به سیستم ۳۵۰۰ برای ایجاد یک خط مبنای برداری ثابت.

ثبت شکل موج‌های پالس سریع از وانت‌های مغناطیسی برای ردیابی دقیق سرعت چرخش در توربین‌های صنعتی پرسرعت

تأمین محرک‌های زمان‌بندی حیاتی مورد نیاز شبکه‌های نرم‌افزاری کارخانه برای ثبت شکل موج‌های ارتعاشی هماهنگ در هنگام راه‌اندازی دستگاه.
