فایل کنترل ابزار دقیق

۹۹۰-۰۴-۵۰-۰۱-۰۰

فرستنده ارتعاش دو سیمه 990 برای سیستم 3300 NSv

پیکربندی

۰–۴ میلی‌لیتر در هر اینچ · ۵ متر سیستم · پایه DIN

وضعیت

اصلی جدید

هویت رسمی

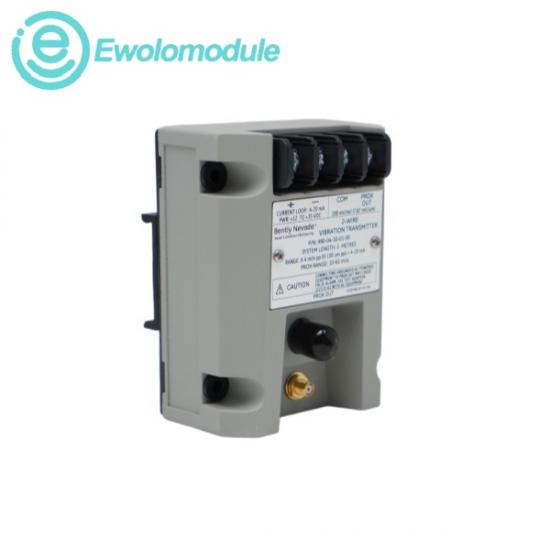

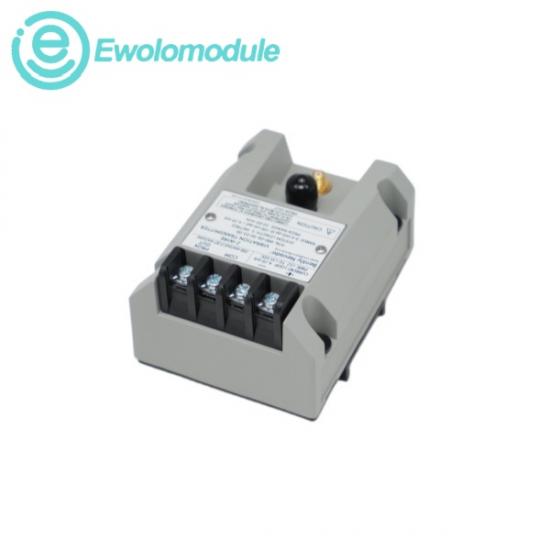

فرستنده ارتعاش ۹۹۰

یک فرستنده دو سیمه ۴-۲۰ میلی‌آمپر با یک حسگر Proximitor یکپارچه. این فرستنده یک پراب ۳۳۰۰ NSv و کابل رابط منطبق را می‌پذیرد، ارتعاش پیک تا پیک را کنترل می‌کند و دسترسی تشخیصی Prox Out و دسترسی به ولتاژ گپ را فراهم می‌کند.

لنز تصمیم گیری خریدار

آنچه در این پیکربندی اهمیت دارد

سیگنال حلقه

خروجی ارتعاش مستقیم ۴–۲۰ میلی‌آمپر

یک سیگنال تناسبی دو سیمه به راحتی با منطق کنترل یا حفاظت ماشین آلات ادغام می‌شود.

تشخیص

اتصال خروجی Prox پویا

خروجی تشخیصی غیر ایزوله، بررسی‌های شکل موج و ولتاژ شکاف را با روش‌های تست مشخص شده پشتیبانی می‌کند.

۰۳

نصب

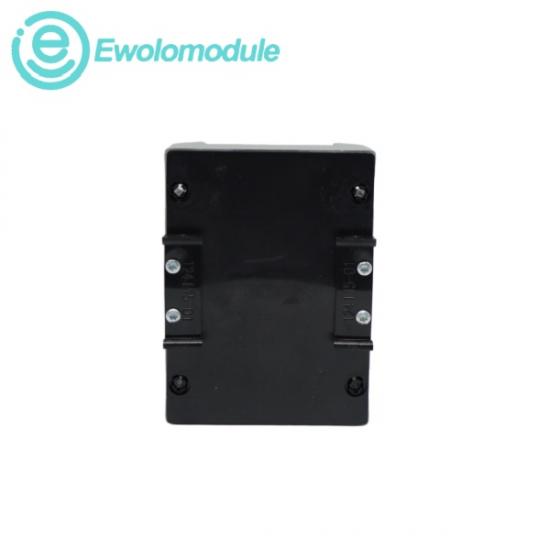

گیره‌های ریلی DIN 35 میلی‌متری

گزینه نصب 01، سخت‌افزار رسمی DIN-rail را برای پنل‌های OEM جمع‌وجور فراهم می‌کند.

نقشه برنامه

نقش‌های عملیاتی معمول

نظارت بر کمپرسور هوای گریز از مرکز

محافظت از پمپ کوچک، موتور و فن

تابلوهای ماشین آلات OEM با ورودی PLC یا DCS

مقاوم‌سازی‌هایی که به یک حلقه ارتعاش متناسب ساده نیاز دارند

رمزگشایی کد سفارش

990-04-50-01-00 به صورت 04 = 0-4 میلی‌لیتر بر اینچ مربع (0-100 میکرومتر بر اینچ مربع) رمزگشایی می‌شود؛ 50 = 5.0 متر طول سیستم؛ 01 = 35 میلی‌متر گیره ریل DIN؛ 00 = نیازی به تأیید نیست.

سوالات متداول خرید-گیت

سوالاتی که باید قبل از انتشار بسته شوند

س1

مقیاس کامل چه ارتعاش فیزیکی را نشان می‌دهد؟

کد ۰۴، جریان ۲۰ میلی‌آمپر را به ۴ میلی‌ثانیه پیک-تا-پیک، معادل ۱۰۰ میکرومتر پیک-تا-پیک، نگاشت می‌کند.

س۲

کدام ترکیب کابل به این فرستنده تعلق دارد؟

از یک پراب 3300 NSv و کابل رابط که طول کل سیستم آن 5.0 متر است استفاده کنید.

س3

آیا سخت‌افزار DIN بخشی از این کد است؟

بله. گزینه نصب 01، گیره‌های ریل DIN 35 میلی‌متری را مشخص می‌کند.

س۴

آیا می‌توان این نسخه بدون تأیید را در یک منطقه طبقه‌بندی‌شده نصب کرد؟

گزینه تأیید ۰۰، گواهینامه مناطق خطرناک را انتخاب نمی‌کند؛ در جایی که مکان به آن نیاز دارد، از یک کد تأیید شده استفاده کنید.

سوال ۵

آیا پروب مجاورتی همراه دستگاه است؟

خیر. فرستنده، پراب و کابل رابط اقلام جداگانه‌ای برای سفارش هستند.

سوال ۶

پنل باید چه تغذیه حلقه‌ای را فراهم کند؟

ولتاژ +۱۲ تا +۳۵ ولت مستقیم را در ترمینال‌های فرستنده فراهم کنید و مقاومت حلقه را در محدوده عملیاتی رسمی نگه دارید.

دفتر کل رسمی داده‌ها

۹۹۰-۰۴-۵۰-۰۱-۰۰ سوابق فنی

مقادیر نرمال شده بر حسب سانتی‌متر که در آن ابعاد

تولیدکننده	بنتلی نوادا
مدل کامل	۹۹۰-۰۴-۵۰-۰۱-۰۰
خانواده محصول	فرستنده ارتعاش ۹۹۰
نوع کامپوننت	فرستنده ارتعاش دو سیمه با تغذیه حلقه‌ای
محدوده کامل	۰ تا ۴ میلی‌لیتر در هر pp (۰ تا ۱۰۰ میکرومتر در هر pp)
طول سیستم	۵۰۰ سانتی‌متر
گزینه نصب	۰۱ — گیره‌های ریل DIN 35 میلی‌متری
گزینه تأیید آژانس	۰۰ — الزامی نیست
ابعاد با گیره‌های DIN	۱۰.۰۱ × ۷.۳۹ × ۵.۳۳ سانتی‌متر
وزن فرستنده	۰.۴۳ کیلوگرم
وزن کل سیستم معمولی	۰.۸۲ کیلوگرم
ورودی سنسور	یک عدد پراب مجاورتی 3300 NSv و کابل رابط مربوطه
ورودی برق	+۱۲ تا +۳۵ ولت DC در ترمینال‌های فرستنده
خروجی سیگنال	۴–۲۰ میلی‌آمپرساعت، دو سیمه
دقت حلقه	±1.5٪ بیش از محدوده مقیاس کامل مشخص شده
حداکثر مقاومت حلقه	۱۰۰۰ اهم شامل کابل در ۳۵ ولت DC
محدود کردن جریان	۲۳ میلی‌آمپر معمولی
فاصله مورد نیاز پروب	0.05 تا 0.175 سانتی‌متر
محدوده خطی Prox Out	۰.۱۴ سانتی‌متر
ضریب مقیاس خروجی پروکس	۷.۸۷ میلی‌ولت/µm (۲۰۰ میلی‌ولت/میل)، ±۶.۵٪ معمول
پاسخ فرکانسی	۵ هرتز تا ۶۰۰۰ هرتز، +۰/-۳ دسی‌بل
حداقل قطر هدف	۰.۹۵ سانتی‌متر
دمای عملیاتی	-35 درجه سانتیگراد تا +85 درجه سانتیگراد
دمای نگهداری	-52 درجه سانتیگراد تا +100 درجه سانتیگراد
رطوبت نسبی	۱۰۰٪ چگالش، غیر غوطه‌ور با کانکتورهای کواکسیال محافظت‌شده

این جدول جزئیات سفارش رسمی مختص مدل و مشخصات سیستم منتشر شده را گردآوری کرده است. هنگام درخواست پیش‌فاکتور، پسوند کامل را تأیید کنید.
