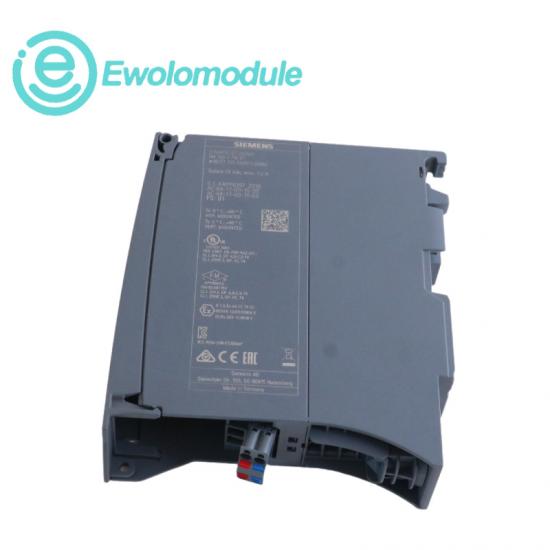

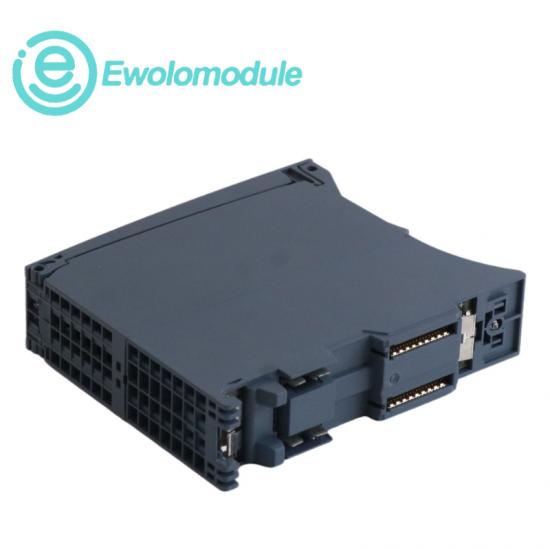

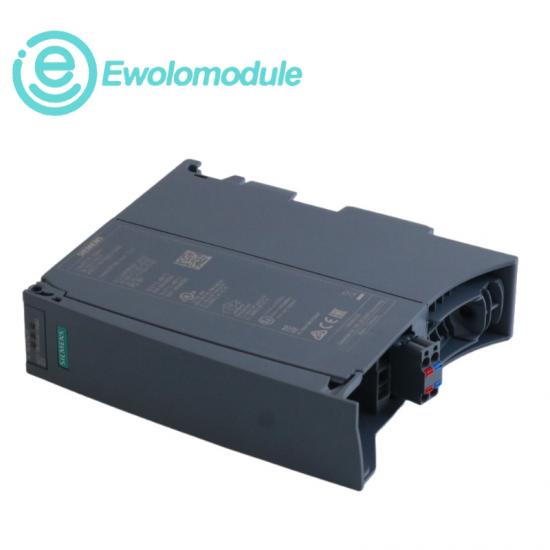

نوع/سری ماژول: SIMATIC ET 200MP، ماژول رابط دستگاه ورودی/خروجی PROFINET

پروتکل/عملکرد ارتباطی: PROFINET IO (دستگاه I)، پشتیبانی از MRP (افزونگی شبکه)، IRT (همزمان بلادرنگ)، شروع سریع، دستگاه مشترک/حالت ورودی/خروجی مشترک

رابط شبکه: ۲ رابط RJ-45 (سوئیچ داخلی)

قابلیت توسعه ورودی/خروجی: پشتیبانی از حداکثر ۱۲ ماژول ورودی/خروجی (بدون منبع تغذیه خارجی)؛ یا حداکثر ۳۰ ماژول ورودی/خروجی (با منبع تغذیه خارجی)

منبع تغذیه/توان برد اصلی: ماژول‌های ورودی/خروجی و گذرگاه برد اصلی را تغذیه می‌کند؛ برد اصلی 14 وات توان گذرگاه را فراهم می‌کند. مصرف برق خود ماژول تقریباً 4.5 وات (معمولی) است.

عملکردهای تشخیصی/پیام‌رسانی: از پیام‌های I&M0…I&M3 پشتیبانی می‌کند؛ ارتباط ماژول/تشخیص خطا، نمایش خطا (LED) و گزارش داده‌های هشدار/تشخیص را از طریق ارتباطات به سیستم‌های سطح بالاتر ارائه می‌دهد.

نرخ ارتباط: 100 مگابیت در ثانیه (اترنت) / سرعت سازگار با PROFINET

SIMATIC S7-1500 یک سری PLC ماژولار است که توسط زیمنس برای کنترل اتوماسیون صنعتی در مقیاس متوسط تا بزرگ طراحی شده است. اصول طراحی آن شامل موارد زیر است:

پردازنده مرکزی با کارایی بالا: پردازش پرسرعت، پشتیبانی از محاسبات پیچیده و پاسخ سریع ورودی/خروجی، مناسب برای کاربردهای مکانیکی و کنترل فرآیند.

طراحی ماژولار: پردازنده مرکزی، ماژول‌های ورودی/خروجی دیجیتال (SM521/522)، ماژول‌های ورودی/خروجی آنالوگ (SM331/332/334) و ماژول‌های ارتباطی (CM/CP) می‌توانند به صورت انعطاف‌پذیر با هم ترکیب شوند.

تشخیص یکپارچه: توابع تشخیصی داخلی می‌توانند خطاهای سخت‌افزاری، ناهنجاری‌های ارتباطی و مشکلات کانال را در زمان واقعی تشخیص دهند و خطر خرابی را کاهش دهند.

پشتیبانی از اترنت و پروفینت: از ارتباطات اترنت صنعتی و پروفینت پشتیبانی می‌کند و آن را قادر می‌سازد تا به عنوان یک کنترل‌کننده/دستگاه ورودی/خروجی برای کنترل توزیع‌شده آسان و ادغام SCADA/HMI عمل کند.

دسترسی‌پذیری و امنیت بالا: برخی از ماژول‌های CPU و I/O از استانداردهای ایمنی عملکردی (SIL2/SIL3، PL d/PL e) پشتیبانی می‌کنند که برای کاربردهای کنترل ایمنی مناسب است.

یکپارچه‌سازی برنامه‌نویسی پورتال TIA: کاملاً یکپارچه با نرم‌افزار پورتال TIA زیمنس، پیکربندی، برنامه‌نویسی، نظارت و تشخیص را یکپارچه می‌کند.
