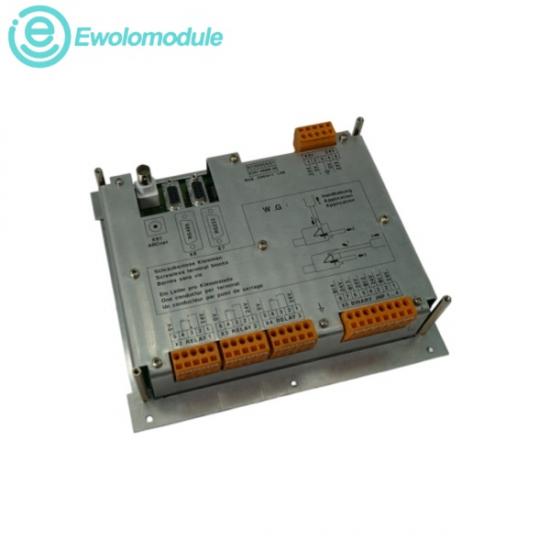

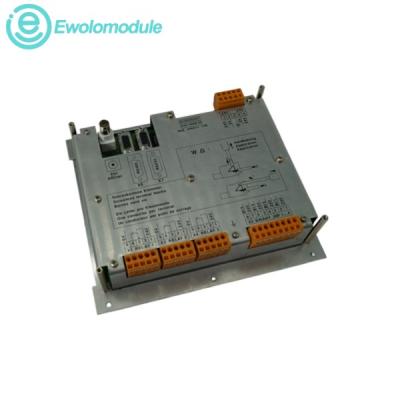

TheABB AFC094AE01 HIEE200130R1یک برد تقویت‌کننده پالس و درایور گیت سنگین است که برای تنظیم زاویه آتش در زمان واقعی در ماشین‌های سنکرون بزرگ طراحی شده است. این برد که به عنوان یک گره کنترل میانی حیاتی در شبکه سیستم UNITROL عمل می‌کند، دستورات زمان‌بندی ولتاژ پایین را از زیررک پردازش مرکزی دریافت می‌کند. این برد با دقت این سیگنال‌های گیت را به جریان‌های پرانرژی مورد نیاز برای تحریک حلقه‌های نیمه‌هادی قدرت تریستور سنگین تقویت می‌کند. این کارت که به فیلتر تداخل الکترومغناطیسی (EMI) داخلی و تشخیص دینامیکی مجهز است، اجرای سوئیچینگ در سطح میکروثانیه را تضمین می‌کند و در عین حال شبکه‌های منطقی حساس backplane را از گذراهای ولتاژ میدان شدید جدا می‌کند.

ن ولتاژ ورودی کنترل اسمی: 24 ولت DC

ن ولتاژ خروجی گیت تنظیم‌شده: پالس‌های سوئیچینگ تثبیت‌شده ۵ ولت DC / ۱۲ ولت DC

ن جریان خروجی کانال نامی: ۲.۵ آمپر ظرفیت پیک پیوسته در هر مسیر درایور

ن پهنای باند فرکانس انتقال پالس: ۵۰ هرتز تا ۲۵۰ کیلوهرتز

ن دمای عملیاتی محیط: -20°C تا +70°C (-4°F تا +158°F) دمای قرارگیری مداوم در کابینت

ن محدوده دمای نگهداری محیط: -40°C تا +85°C

۱.

حلقه‌های آتش پل تریستور: مستقیماً دستورات خام گیتینگ میکروثانیه‌ای را از پردازنده تنظیم‌کننده ولتاژ خودکار (AVR) سیستم دریافت می‌کند و آنها را تقویت می‌کند تا گیت‌های فیزیکی حلقه تریستور یک ژنراتور سنکرون بزرگ را بدون ایجاد اعوجاج سیگنال، بدون نقص راه‌اندازی کند.

۲.

تأسیسات تولید برق با ارزش بالا: در داخل نیروگاه‌های برق آبی استاندارد، نیروگاه‌های حرارتی بزرگ و واحدهای توربین بخار/گاز تأسیسات نصب می‌شوند تا تحریک میدان را مدیریت کرده و پایداری مطلق ولتاژ شبکه را در طول افت بار حفظ کنند.

۳.

صنایع فرآیند تولید سنگین: در شبکه‌های محرک موتور سنکرون برای کارخانه‌های نورد فولاد، ماشین‌آلات پیوسته خمیر و کاغذ و کارخانه‌های ترکیب مواد شیمیایی که در آن‌ها حلقه‌های گشتاور موتور بالا نیاز به زمان‌بندی دقیق دارند، مستقر است.

۴.

پست‌های برق منطقه‌ای: جبران‌سازی ضریب توان گذرا و تنظیمات توان راکتیو دینامیکی را در آرایه‌های سنگین کندانسور سنکرون هماهنگ می‌کند.
