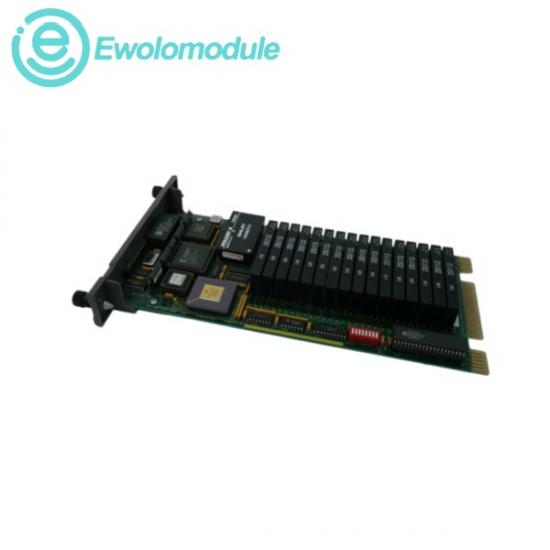

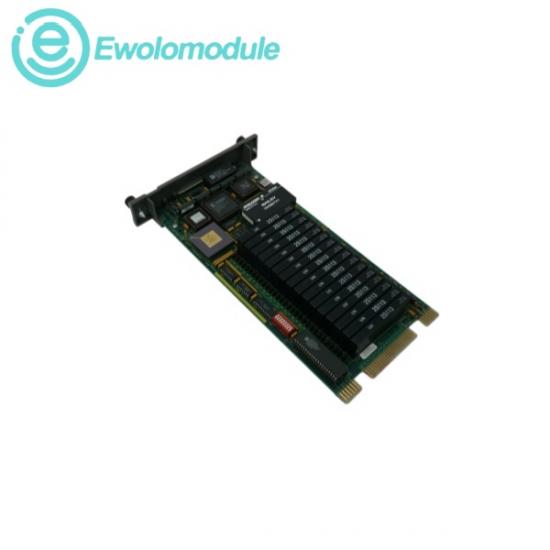

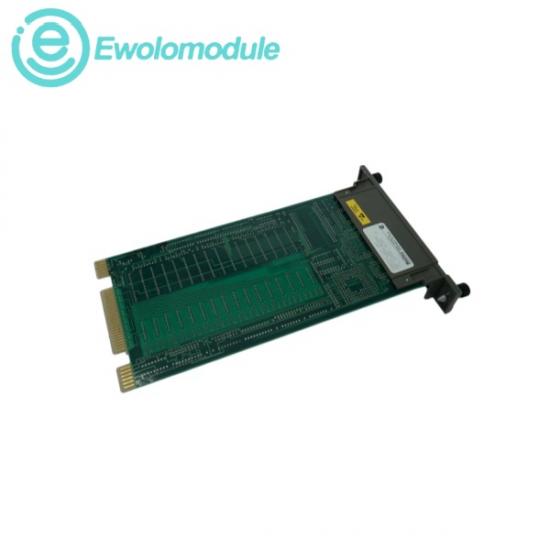

ABB IMASI03 یک ماژول فرعی ورودی آنالوگ جهانی 16 کاناله با کارایی بالا است که برای اتصال مستقیم شاخص‌های مختلف فرآیند میدانی به پردازنده چند منظوره سیستم طراحی شده است. این ماژول که به عنوان یک دروازه جمع‌آوری داده هوشمند عمل می‌کند، تنظیمات مستقیم و داخلی - از جمله تقویت با دقت بالا، فیلتر دیجیتال و جداسازی سیگنال ایمن - را برای ترکیبی متغیر از سنسورهای میدانی فراهم می‌کند. این ماژول به طور منحصر به فردی همه کاره است و به هر کانال اجازه می‌دهد تا به طور مستقل برای پردازش ورودی‌های میلی ولت، ولتاژ سطح بالا، حلقه جریان، RTD یا ترموکوپل برنامه‌ریزی شود. این ماژول، فیزیک خام میدان آنالوگ را به رشته‌های داده دیجیتال بسیار دقیق با وضوح آنالوگ به دیجیتال (A/D) تا 24 بیت تبدیل می‌کند و به کنترل‌کننده اصلی امکان مشاهده فرآیند در زمان واقعی را می‌دهد.

تراکم کانال: ۱۶ کانال ورودی فرآیند با پیکربندی مستقل

جریان: حلقه‌های استاندارد ۴ تا ۲۰ میلی‌آمپر

ولتاژ سطح بالا: -10 ولت تا +10 ولت

میلی‌ولت: -۱۰۰ میلی‌ولت تا +۱۰۰ میلی‌ولت

وضوح آنالوگ به دیجیتال (A/D): قابل برنامه‌ریزی مستقل برای هر کانال در محدوده ۱۶ تا ۲۴ بیت

الزامات برق سیستم: نرخ برق منطق باس داخلی +5 VDC و +15 VDC را دریافت می‌کند و بار کل برق تقریباً 4.0 VA را مصرف می‌کند.

محدوده دمای عملیاتی: 0 تا 55 درجه سانتیگراد (32 تا 131 درجه فارنهایت) برای عملیات اسمی کابینت کنترل

محدوده دمای نگهداری: -40 °C تا +75 °C (-40 °F تا +167 °F)

رطوبت نسبی: ۵٪ تا ۹۵٪ (طرح اتمسفری غیر متراکم)
