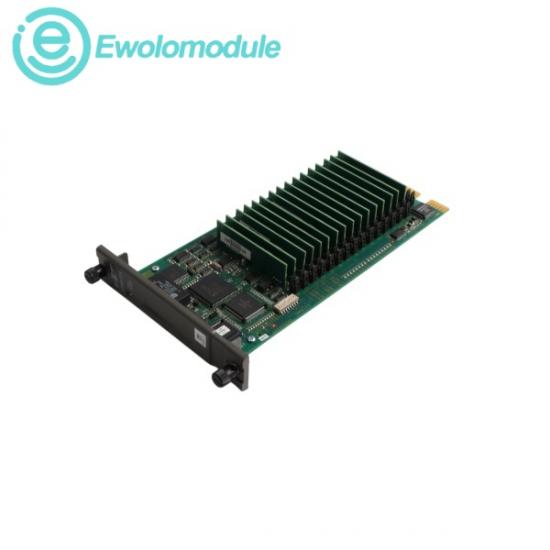

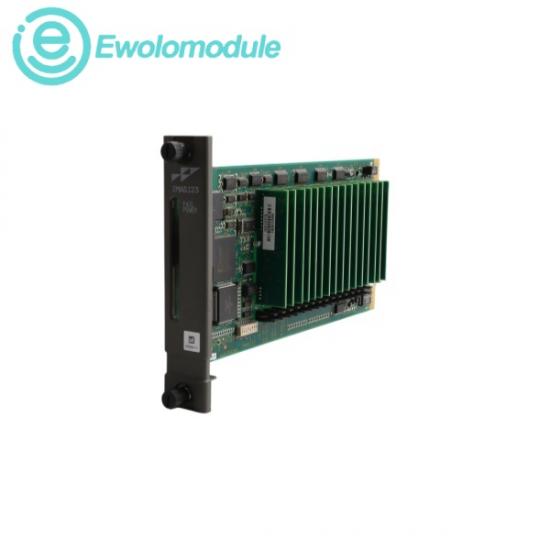

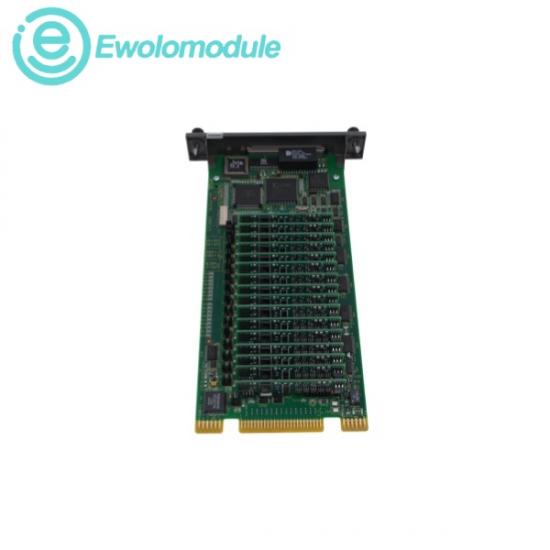

ABB IMASI23 یک ماژول ورودی آنالوگ ۱۶ کاناله پیشرفته و با کارایی بالا است که برای اتصال مستقیم طیف گسترده‌ای از سیگنال‌های فرآیند به یک کنترلر رک Harmony از طریق باس توسعه‌دهنده ورودی/خروجی محلی سیستم طراحی شده است. این ماژول که به عنوان یک پردازنده لبه هوشمند عمل می‌کند، مدار داخلی را برای جبران دمای اتصال سرد، تبدیل واحدهای مهندسی و بررسی یکپارچگی سیستم پس‌زمینه فراهم می‌کند. هر کانال دارای مبدل آنالوگ به دیجیتال (A/D) اختصاصی ۲۴ بیتی خود است و می‌تواند کاملاً شخصی‌سازی شود تا دسته‌های ورودی متنوعی مانند حلقه‌های جریان، ترموکوپل‌ها و RTDها را بپذیرد.

ظرفیت کانال: ۱۶ کانال ورودی فرآیند قابل تنظیم مستقل

وضوح آنالوگ به دیجیتال (A/D): 24 بیت در هر کانال

زمان تبدیل: ۱۸۰ میلی‌ثانیه در مجموع برای به‌روزرسانی همزمان هر ۱۶ کانال

جریان: حلقه‌های جریان صنعتی استاندارد ۴ تا ۲۰ میلی‌آمپر

پارامترهای امپدانس ورودی: حداقل ۱۰ مگا اهم برای سیگنال‌های میلی‌ولت/ترموکوپل سطح پایین؛ حداقل ۱۰۰ کیلو اهم برای سیگنال‌های ولتاژ/جریان

توان ایزولاسیون الکتریکی: ۲۵۰ ولت DC یا VRMS در ۶۰ هرتز ایزولاسیون حالت مشترک

محدوده دمای کارکرد: 0 تا 70 درجه سانتیگراد (32 تا 158 درجه فارنهایت)

محدوده دمای نگهداری: -40 °C تا +85 °C (-40 °F تا +185 °F)

ماتریس رطوبت نسبی: ۵٪ تا ۹۵٪ تا دمای ۵۵ درجه سانتیگراد، محیط‌های جوی غیر متراکم
