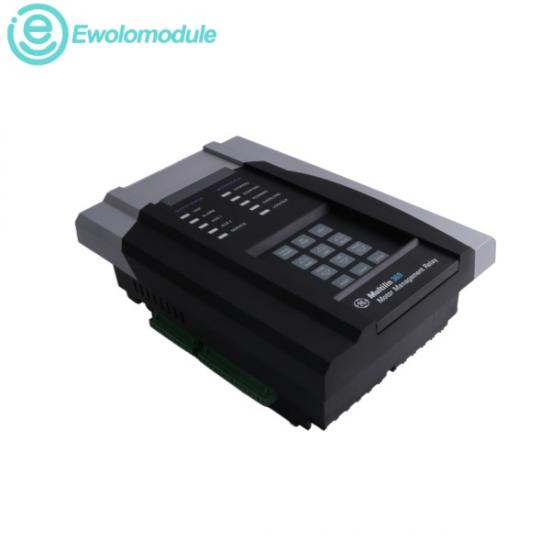

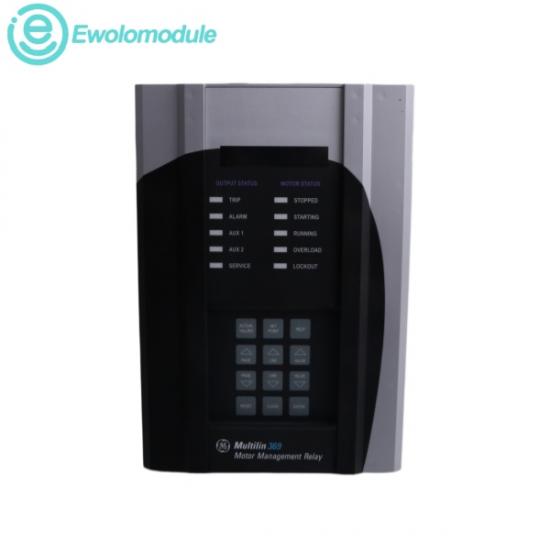

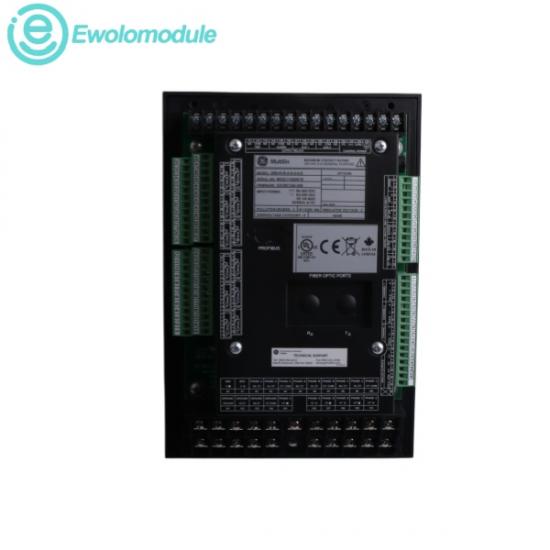

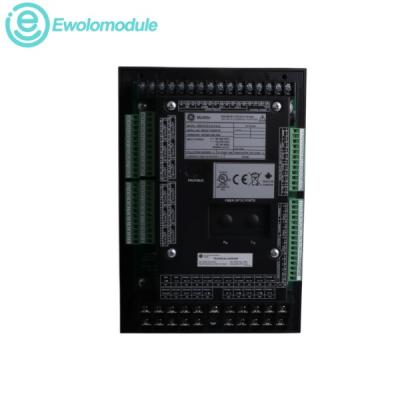

Theجی ای ۳۶۹-های-آر-۰-۰-۰-۰-۰-اییک رله حفاظت و نظارت دیجیتال مبتنی بر میکروکامپیوتر است که برای مدیریت موتورهای AC سه فاز با اندازه متوسط ​​و دارایی‌های سخت‌افزاری مکانیکی محرک آنها طراحی شده است. این واحد که به عنوان یک دستگاه ایمنی تطبیقی ​​عمل می‌کند، به طور فعال ویژگی‌های راه‌اندازی و کارکرد تاریخی هر موتور را به صورت جداگانه یاد می‌گیرد تا به صورت پویا پروفایل‌های حفاظت داخلی خود را تنظیم کند. این پیشوند خاص مدل، نشان‌دهنده پیکربندی توان کنترلی با برد گسترده "HI" همراه با گزینه "R" است که 12 ورودی آشکارساز مقاومت دما (RTD) مستقل و قابل برنامه‌ریزی را مستقیماً به شاسی اضافه می‌کند.

ن ولتاژ منبع تغذیه کنترل (گزینه HI): 50 تا 300 ولت DC یا 60 تا 265 ولت AC

ن ورودی‌های CT فاز و زمین: پیکربندی‌های ثانویه با جریان نامی ۱ آمپر یا ۵ آمپر

ن خروجی‌های آنالوگ: ۱ کانال استاندارد با واحد پایه، قابل تنظیم برای حلقه‌های جریان ۰-۲۰ میلی‌آمپر یا ۴-۲۰ میلی‌آمپر

ن رتبه‌بندی کنتاکت رله خروجی: 10 آمپر رتبه‌بندی مداوم

ن دمای عملیاتی محیط: -40°C تا +60°C (-40°F تا +140°F) دمای محیط کابینت پیوسته

ن محدوده دمای نگهداری محیط: -40°C تا +80°C

ن رطوبت نسبی عملیاتی: تا ۹۵٪ (در حالت غیر چگالشی)

۱.

حفاظت موتور AC ولتاژ متوسط: مستقیماً به یک ماشین آسنکرون با اندازه متوسط ​​در داخل تابلوی کنترل کارخانه متصل می‌شود. این دستگاه دائماً از پروفیل‌های جریان سه فاز نمونه‌برداری می‌کند تا شرایط کار را ردیابی کند و اگر حالت‌های قفل شدن روتور یا عدم تعادل ناگهانی فاز را حس کند، فوراً مدارشکن را قطع می‌کند.

۲.

معدن و فرآوری سنگ معدن: در داخل آسیاب‌های فرآوری سنگین نصب می‌شود تا دمای استاتور، یاتاقان و دمای محیط موتورهای نقاله با گشتاور بالا، آسیاب‌های سنگ‌زنی و مسیرهای حمل مواد را کنترل کند.

۳.

زیرساخت‌های نفت، گاز و پالایش: مدیریت شبکه‌های پمپ انتقال سیالات پرفشار، فن‌های تهویه پالایشگاه و سیستم‌های استخراج خط لوله از راه دور برای اعمال محدودیت‌های شروع ایمن و اجرای پارامترهای زمان خنک شدن موتور.

۴.

تأسیسات تولید خمیر کاغذ، کاغذ و مواد شیمیایی: محافظت از مدل حرارتی الکتریکی را برای موتورهای مخلوط‌کن بزرگ، خردکن‌های سنگین و پمپ‌های تأمین آب تنظیم می‌کند که در آن‌ها خرابی‌های ناشی از فرسودگی تک نقطه‌ای موتور باعث یخ‌زدگی خطوط تولید می‌شود.
