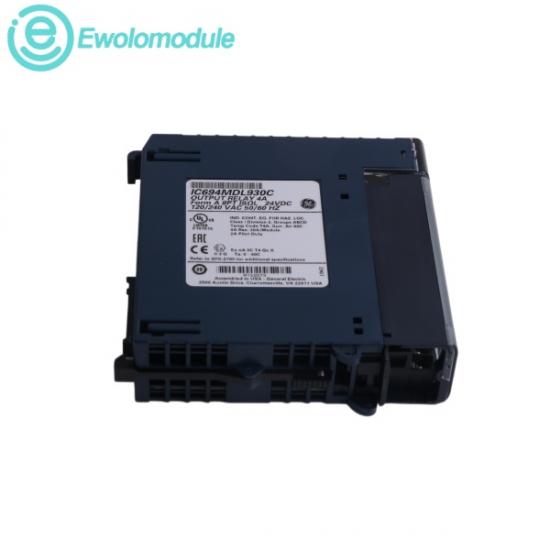

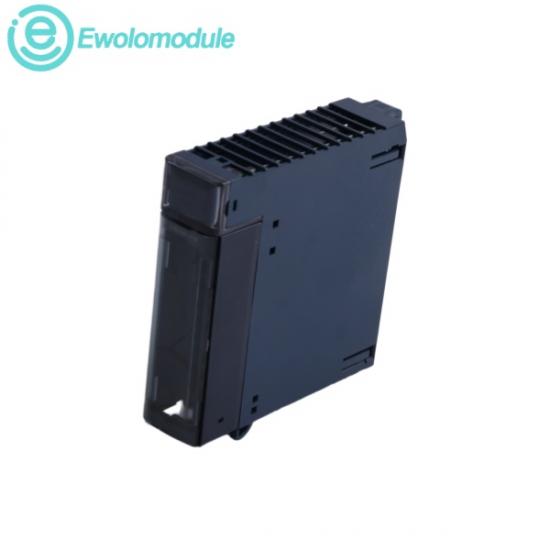

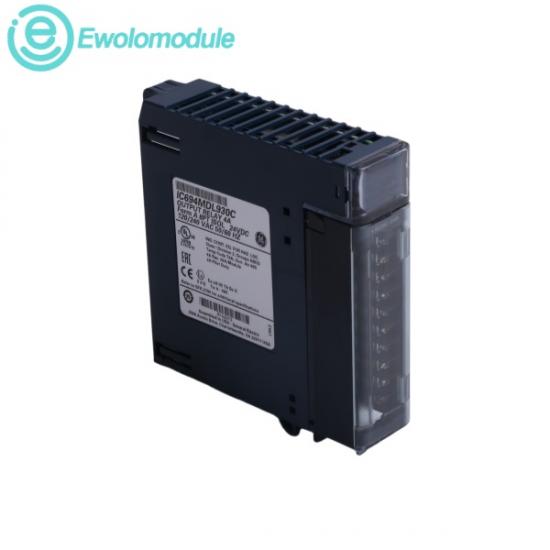

Theجنرال الکتریک آی‌سی694MDL930یک ماژول خروجی رله گسسته 8 نقطه‌ای با ظرفیت بالا و ایزوله است که برای اتصال مدارهای کنترل منطقی قابل برنامه‌ریزی با بارهای میدانی صنعتی سنگین طراحی شده است. این کارت که در داخل حامل‌های پشتی PACSystems RX3i یا سری 90-30 کار می‌کند، دارای 8 کنتاکت مکانیکی مستقل از نوع فرم A است. از آنجا که هر کانال جداگانه کاملاً نقطه به نقطه از سایرین ایزوله شده است و دارای ترمینال خروجی مشترک جداگانه خود است، می‌تواند به طور همزمان سطوح ولتاژ مختلط و خطوط برق AC یا DC غیر مشابه را با خیال راحت تغییر دهد.

ن ولتاژ نامی: 24 ولت DC / 120/240 ولت AC

ن محدوده ولتاژ سوئیچینگ عملیاتی: 5 تا 30 ولت مستقیم / 5 تا 250 ولت متناوب

ن حداقل بار خروجی مجاز: 10 میلی آمپر

ن حداکثر جریان هجومی گذرا: ۵.۰ آمپر

ن دمای عملیاتی محیطی: 0 تا 60 درجه سانتیگراد (32 تا 140 درجه فارنهایت) با قابلیت ادغام مداوم اسلات‌ها

ن رطوبت نسبی عملیاتی: ۵٪ تا ۹۵٪ (در حالت غیر چگالشی)

ن جریان مصرفی داخلی برد اصلی:۶ میلی‌آمپر از گذرگاه منطقی سیستم +۵ ولت DC (تمام خروجی‌ها فعال هستند)

۷۰ میلی‌آمپر از باس درایو رله +۲۴ VDC (تمام خروجی‌ها فعال هستند)

۱.

کنترل موتور و سوئیچینگ سیم‌پیچ‌های سنگین: مستقیماً سیم‌پیچ‌های کنتاکتور استارت موتور با ظرفیت بالا، رله‌های کنترل صنعتی و ترمزهای مغناطیسی را درایو و سوئیچ می‌کند. این دستگاه هنگام چرخش سیم‌پیچ‌های موتورهای سنگین، جریان‌های هجومی القایی بالا تا 5 آمپر را به طور ایمن جذب می‌کند.

۲.

فعال‌سازی سیستم پنوماتیک و هیدرولیک: شیرهای برقی ولتاژ بالا و عملگرهای دریچه منیفولد را کنترل می‌کند تا مسیر سیال فرآیند را مدیریت کند، موقعیت‌های گیره فیزیکی را تنظیم کند و بلوک‌های منطقی سیلندر ایمنی را اجرا کند.

۳.

نشانگر و اعلان صوتی کارخانه: چراغ‌های پشته، نشانگرهای وضعیت بصری، چراغ‌های خطر و آژیرهای هشدار کارخانه را در سراسر سلول‌های تولیدی فعال می‌کند.

۴.

زیرساخت‌های نفت، گاز و تاسیسات: در مواقعی که نیاز به ایزولاسیون مداوم بالا باشد، شاسی کنترل اصلی را به طور ایمن ایزوله می‌کند و در عین حال شیرهای سوخت ۲۴۰ ولت غیرمتمرکز یا المنت‌های گرمایشی از راه دور را تعویض می‌کند.
