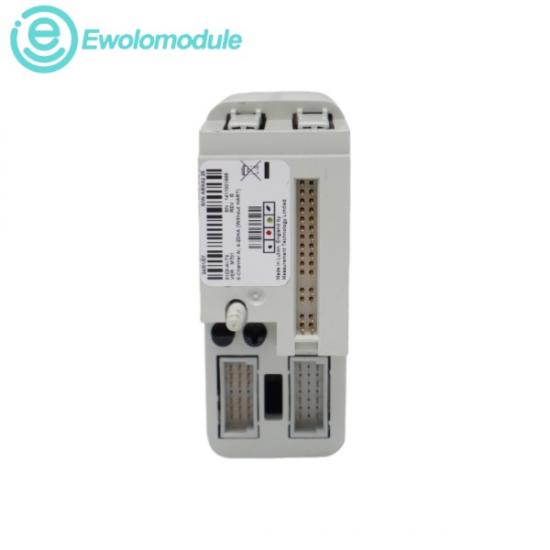

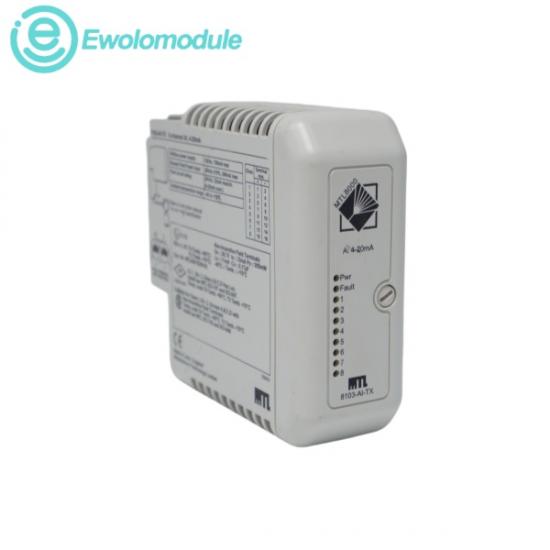

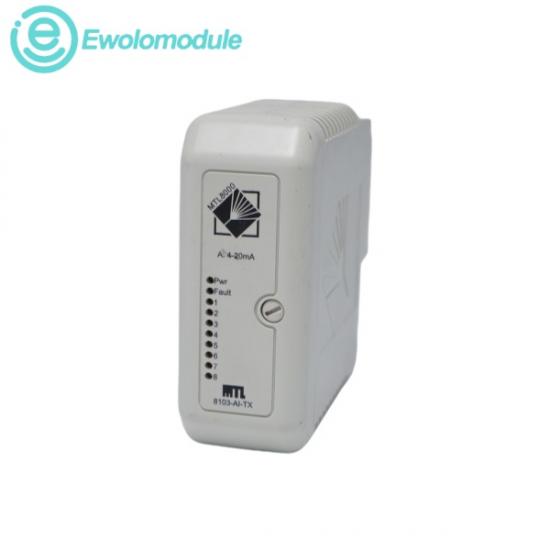

Theجنرال الکتریک ۸۱۰۳AI-TXیک ماژول ورودی آنالوگ ۸ کاناله برای سیستم ورودی/خروجی PAC8000 است. این ماژول با ۸ کانال ورودی تک سر ۴-۲۰ میلی‌آمپر که از فرستنده‌های ۲ یا ۴ سیمه می‌آیند، ارتباط برقرار می‌کند. این ماژول با وضوح ۱۶ بیتی کار می‌کند و پارامترهای جریان خام میدان را به داده‌های دیجیتالی دقیق برای انتقال از طریق سیستم Railbus تبدیل می‌کند. این ماژول دارای تشخیص خطای خط اتصال باز و اتصال کوتاه یکپارچه در کنار مدارهای میدانی غیر محرک است که آن را برای استقرار در محیط‌های پردازش صنعتی خطرناک ایمن می‌کند.

تعداد کانال‌ها:

۸ کانال، تک‌سر

محدوده سیگنال:

محدوده اسمی تا 20 میلی آمپر، با بازه عملیاتی کامل از 1 تا 23 میلی آمپر

جریان ریل باس (۱۲ ولت):

۱۰۰ میلی‌آمپر (معمولی)، ۱۵۰ میلی‌آمپر (حداکثر)

پارامترهای خروجی (@ 20 میلی آمپر):

حداقل ولتاژ خروجی 0.5 ولت، با حداکثر جریان خروجی 32 میلی آمپر

زمان پاسخ:

تغییر سیگنال به حالت آماده به کار در ریل باس حداکثر ۲۷ میلی‌ثانیه است

محدوده دمای عملیاتی:

-40 °C تا +70 °C (مشخصات استاندارد مقاومت صنعتی برای سخت‌افزار میدانی PAC8000)

ابزار دقیق منطقه خطرناک:

در مناطق خطرناک کلاس ۱، دیو ۲ / زون ۲ مستقر شده است تا دستگاه‌های میدانی غیر آتش‌زا را با خیال راحت متصل کند.

ادغام حلقه فرستنده:

رابط جمع‌آوری داده مستقیم برای حلقه‌های فرآیند دو سیمه و چهار سیمه که پارامترهای فشار، جریان و دما را اندازه‌گیری می‌کنند.

نظارت بر خط فرآیند:

اسکن حلقه آنالوگ پیوسته را با عملکردهای قفل خودکار حد هشدار بالا، بالا-بالا، پایین و پایین-پایین فراهم می‌کند.

عیب‌یابی سیستم - تعمیرات اساسی:

تشخیص خودکار خطای خط، علامت‌گذاری مدارهای باز و سیم‌های اتصال کوتاه شده را برای جلوگیری از خرابی پردازش فراهم می‌کند.
