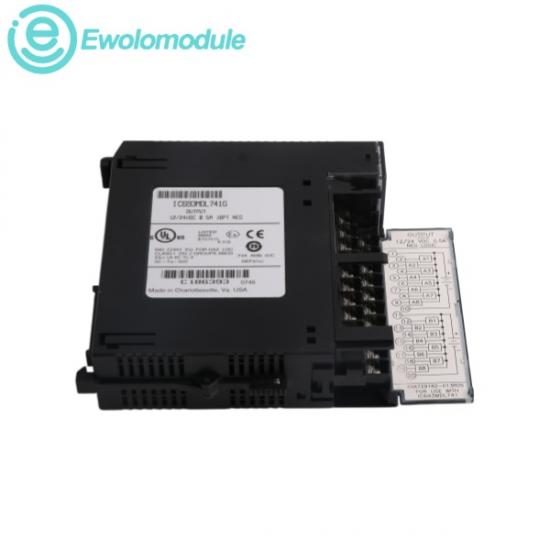

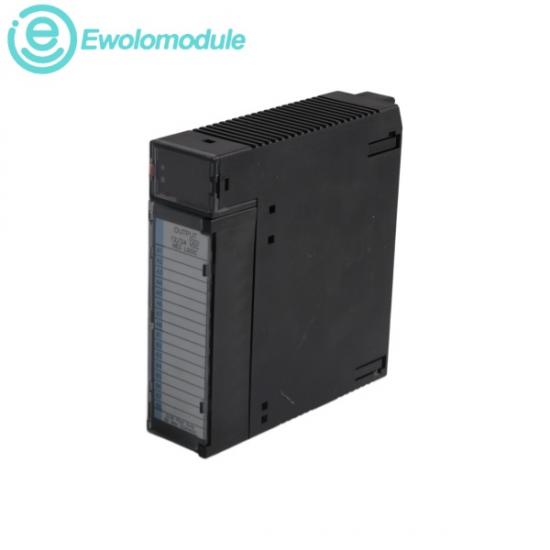

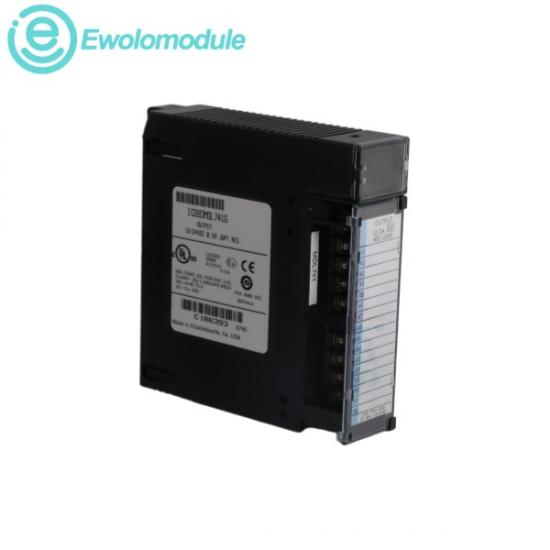

Theجنرال الکتریک IC693MDL741یک ماژول خروجی گسسته ۱۶ نقطه‌ای برای سیستم PLC سری ۹۰-۳۰ است. این یک ماژول خروجی منطقی منفی ۱۲/۲۴ ولت DC است که جریان را از بارها به باس برق مشترک یا منفی کاربر منتقل می‌کند. این ماژول ۱۶ نقطه خروجی را در دو گروه هشت‌تایی ایزوله ارائه می‌دهد که هر گروه دارای یک ترمینال خروجی برق مشترک است. این ماژول با طیف گسترده‌ای از دستگاه‌های بار ارائه شده توسط کاربر، مانند استارت موتور، سلونوئیدها و نشانگرها سازگار است. این ماژول دارای نشانگرهای LED در بالا برای وضعیت روشن/خاموش هر نقطه است و می‌تواند در هر اسلات ورودی/خروجی یک صفحه پایه ۵ یا ۱۰ اسلاتی نصب شود.

نقشه برداری کانال:

دارای ۱۶ امتیاز در مجموع

قابلیت فعلی:

حداکثر 0.5 آمپر در هر نقطه و حداکثر آستانه 2 آمپر در هر مشترک ارائه می‌دهد

مصرف برق بک‌پلینت:

۱۱۰ میلی‌آمپر جریان از منبع تغذیه ۵ ولتی داخلی مصرف می‌کندها

افت ولتاژ و نشتی:

حداکثر افت ولتاژ در حالت روشن ۰.۵ ولت و حداکثر جریان نشتی در حالت خاموش ۱ میلی‌آمپر را نشان می‌دهد

یکپارچگی جداسازی:

دارای ایزولاسیون ۱۵۰۰ ولتی بین سمت میدان و سمت منطق، و ۵۰۰ ولت بین گروه‌های داخلی

مشخصات دمای محیط:

فاز 0 درجه سانتیگراد تا 60 درجه سانتیگراد (32 درجه فارنهایت تا 140 درجه فارنهایت)

بارگذاری غرق شدن

مستقیماً بارهای صنعتی سمت پایین مانند کویل‌های استارت موتور، چراغ‌های هشدار دهنده و رله‌ها را سوئیچ می‌کند.

پیکربندی توسعه شاسی:

می‌تواند در هر اسلات ورودی/خروجی موجود در یک صفحه پایه ۵ یا ۱۰ اسلاتی در یک سیستم PLC سری ۹۰-۳۰ نصب شود.

بازرسی بصری عیب:

این دستگاه بر اساس نشانگرهای LED دو ردیفه با برچسب‌های A1-A8 و B1-B8 کار می‌کند تا مهندسان میدانی بتوانند عملیات کانال‌های مجزا را بررسی کنند.
